Фундаменты опор контактной сети
Скальные фундаменты ФСТ/ФСТП и анкеры АСТ под опоры КС — по типовому проекту №7154. Ст20 (С245), антикоррозийная защита. Производство и отгрузка по Дальнему Востоку — БАМ, Транссиб.

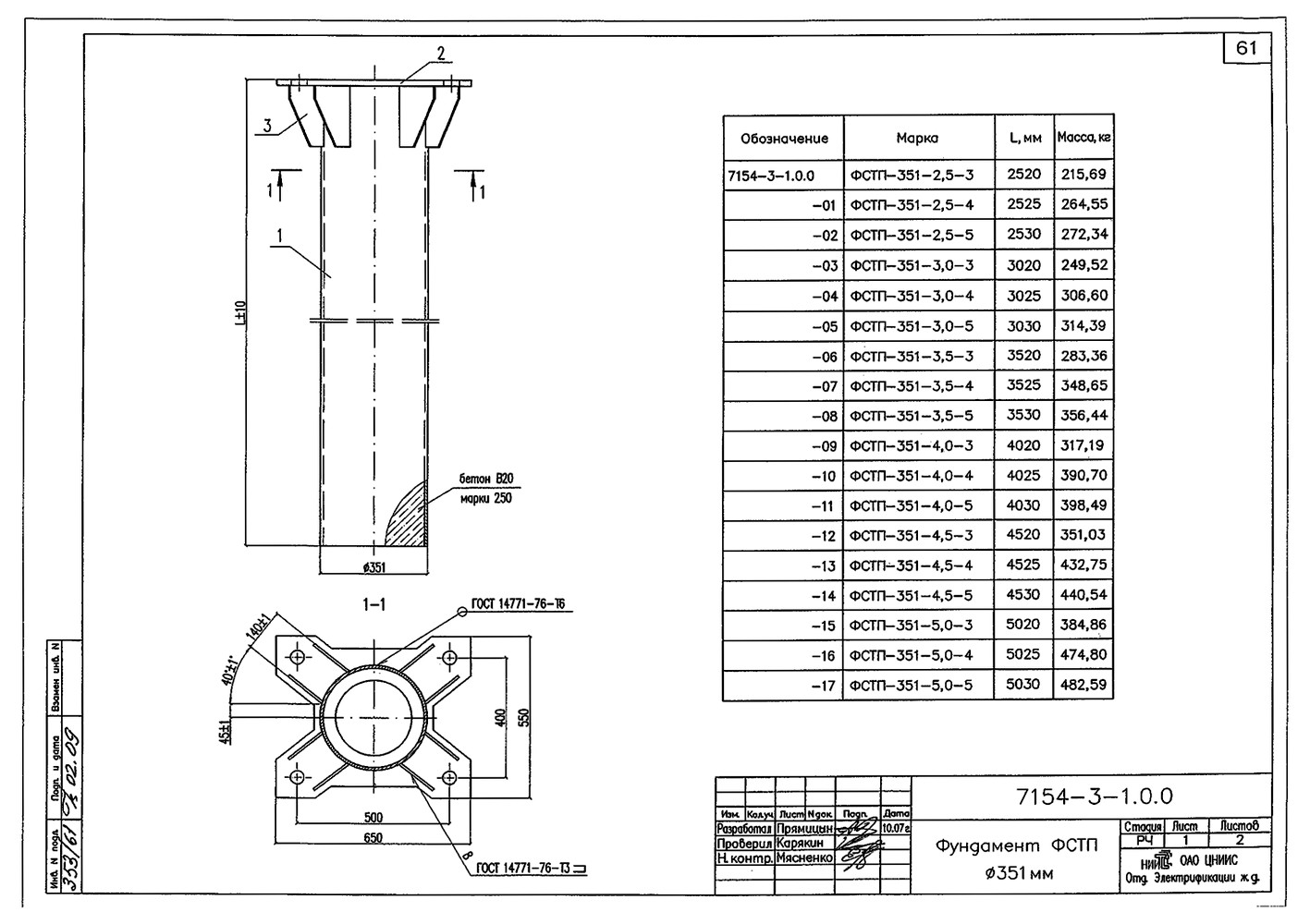

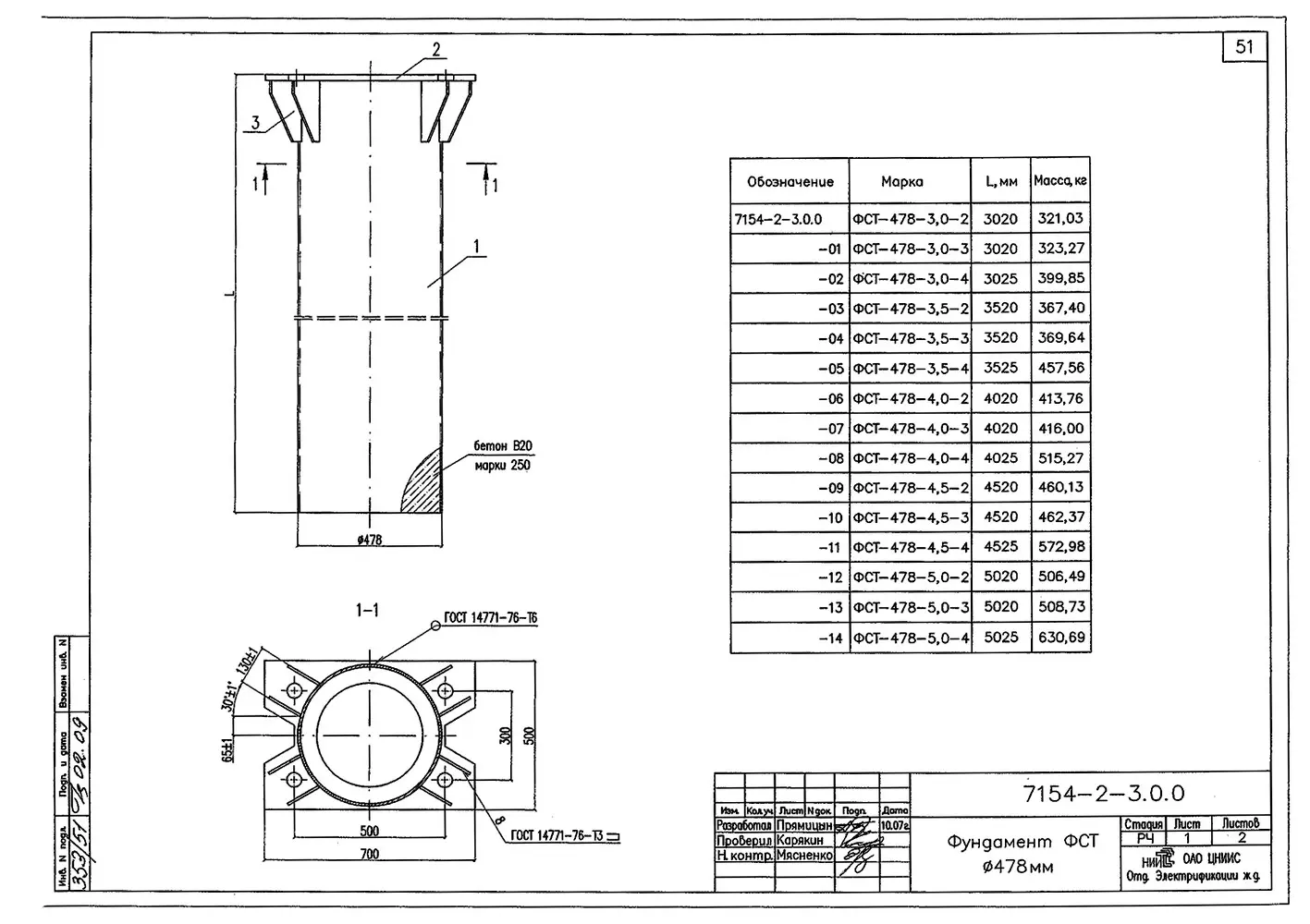

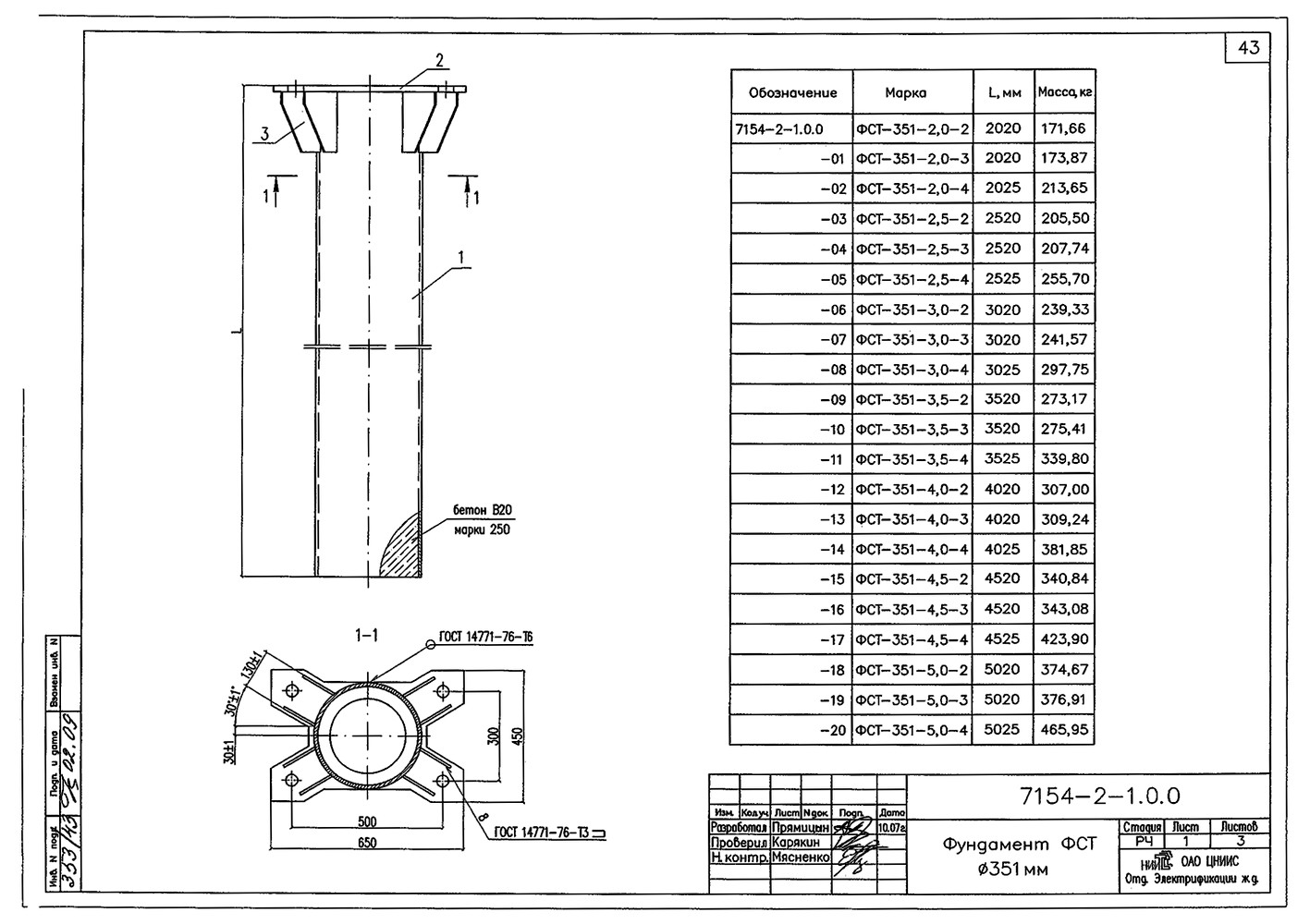

Фото изделий — иллюстративные, по типовым проектам. Клик — увеличить.
Что мы изготавливаем
Изготавливаем фундаменты и анкеры под опоры контактной сети: скальные фундаменты ФСТ и ФСТП, анкеры для оттяжек АСТ. Это нижняя часть опорного узла — то, что держит опору в грунте и принимает на себя нагрузку от контактной сети. Делаем по типовому проекту №7154 и документации заказчика, под конкретные грунты и нагрузки участка.
Фундаменты и анкеры
Фундаменты ФСТ и ФСТП — под стандартные стаканные узлы опор в скальных и полускальных грунтах, типоразмеры по трубе от d351 до d530. Анкеры АСТ воспринимают тяжение оттяжек. Под проект подбираем несущую способность, длину и диаметр трубы, материал — под расчётную нагрузку.
Сталь и защита
Изготавливаем из стали Ст20 (С245) с антикоррозийной защитой — ЛКП II–III группы или горячее оцинкование под условия участка. Для конструкции, которая десятилетиями работает в грунте под нагрузкой, защита металла — обязательное условие долговечности, а не опция.
Под заказ и под тендер
Фундаменты и анкеры КС — позиция под заказ, чаще всего в составе тендерной поставки вместе с опорами по объектам Дальнего Востока. Считаем под спецификацию проекта и комплектуем узел целиком, чтобы заказчик получал согласованный комплект, а не детали из разных мест.
Прайс по типоразмерам
Фундаменты ФСТ/ФСТП и анкеры АСТ — типоразмеры и ориентировочные цены
Ориентировочная стоимость по маркам стали С245 и С345 (защита по проекту). Точную цену под ваш проект, объём и покрытие считаем по спецификации.
Фундаменты ФСТ (стаканные)66 типоразмеров
от 62 830 ₽▾
| Обозначение | Длина, м | Нагрузка, тс·м | Вес, кг | Покрытие | Тип. проект | С245, ₽ | С345, ₽ |
|---|---|---|---|---|---|---|---|
| ФСТ-351-2,0-2 | 2 | 8 | 172 | ЛКП II–III | №7154 | 62 830 ₽ | 65 880 ₽ |
| ФСТ-351-2,0-3 | 2 | 10 | 174 | ЛКП II–III | №7154 | 64 050 ₽ | 66 490 ₽ |
| ФСТ-351-2,0-4 | 2 | 12 | 214 | ЛКП II–III | №7154 | 78 080 ₽ | 81 740 ₽ |
| ФСТ-351-2,5-2 | 2,5 | 8 | 206 | ЛКП II–III | №7154 | 75 640 ₽ | 78 690 ₽ |
| ФСТ-351-2,5-3 | 2,5 | 10 | 208 | ЛКП II–III | №7154 | 76 250 ₽ | 79 300 ₽ |
| ФСТ-351-2,5-4 | 2,5 | 12 | 256 | ЛКП II–III | №7154 | 93 940 ₽ | 97 600 ₽ |
| ФСТ-351-3,0-2 | 3 | 8 | 239 | ЛКП II–III | №7154 | 87 840 ₽ | 91 500 ₽ |
| ФСТ-426-3,0-2 | 3 | 8 | 286 | ЛКП II–III | №7154 | 108 580 ₽ | 113 460 ₽ |
| ФСТ-478-3,0-2 | 3 | 8 | 321 | ЛКП II–III | №7154 | 122 000 ₽ | 126 880 ₽ |
| ФСТ-530-3,0-2 | 3 | 8 | 357 | ЛКП II–III | №7154 | 135 420 ₽ | 140 910 ₽ |
| ФСТ-351-3,0-3 | 3 | 10 | 242 | ЛКП II–III | №7154 | 88 450 ₽ | 92 110 ₽ |
| ФСТ-426-3,0-3 | 3 | 10 | 288 | ЛКП II–III | №7154 | 109 800 ₽ | 114 070 ₽ |
| ФСТ-478-3,0-3 | 3 | 10 | 323 | ЛКП II–III | №7154 | 122 610 ₽ | 128 100 ₽ |
| ФСТ-530-3,0-3 | 3 | 10 | 359 | ЛКП II–III | №7154 | 136 030 ₽ | 142 130 ₽ |
| ФСТ-351-3,0-4 | 3 | 12 | 298 | ЛКП II–III | №7154 | 109 190 ₽ | 113 460 ₽ |
| ФСТ-426-3,0-4 | 3 | 12 | 356 | ЛКП II–III | №7154 | 135 420 ₽ | 140 910 ₽ |
| ФСТ-478-3,0-4 | 3 | 12 | 400 | ЛКП II–III | №7154 | 151 890 ₽ | 157 990 ₽ |
| ФСТ-530-3,0-4 | 3 | 12 | 443 | ЛКП II–III | №7154 | 168 360 ₽ | 175 070 ₽ |
| ФСТ-351-3,5-2 | 3,5 | 8 | 273 | ЛКП II–III | №7154 | 100 040 ₽ | 104 310 ₽ |
| ФСТ-426-3,5-2 | 3,5 | 8 | 327 | ЛКП II–III | №7154 | 124 440 ₽ | 129 320 ₽ |
| ФСТ-478-3,5-2 | 3,5 | 8 | 367 | ЛКП II–III | №7154 | 139 690 ₽ | 145 180 ₽ |
| ФСТ-530-3,5-2 | 3,5 | 8 | 408 | ЛКП II–III | №7154 | 154 940 ₽ | 161 040 ₽ |
| ФСТ-351-3,5-3 | 3,5 | 10 | 275 | ЛКП II–III | №7154 | 100 650 ₽ | 105 530 ₽ |
| ФСТ-426-3,5-3 | 3,5 | 10 | 330 | ЛКП II–III | №7154 | 125 050 ₽ | 130 540 ₽ |
| ФСТ-478-3,5-3 | 3,5 | 10 | 370 | ЛКП II–III | №7154 | 140 300 ₽ | 145 790 ₽ |
| ФСТ-530-3,5-3 | 3,5 | 10 | 410 | ЛКП II–III | №7154 | 156 160 ₽ | 162 260 ₽ |
| ФСТ-351-3,5-4 | 3,5 | 12 | 340 | ЛКП II–III | №7154 | 124 440 ₽ | 129 930 ₽ |
| ФСТ-426-3,5-4 | 3,5 | 12 | 408 | ЛКП II–III | №7154 | 154 940 ₽ | 161 040 ₽ |
| ФСТ-478-3,5-4 | 3,5 | 12 | 458 | ЛКП II–III | №7154 | 173 850 ₽ | 180 560 ₽ |
| ФСТ-530-3,5-4 | 3,5 | 12 | 507 | ЛКП II–III | №7154 | 192 760 ₽ | 200 690 ₽ |
| ФСТ-351-4,0-2 | 4 | 8 | 307 | ЛКП II–III | №7154 | 112 240 ₽ | 117 120 ₽ |
| ФСТ-426-4,0-2 | 4 | 8 | 369 | ЛКП II–III | №7154 | 139 690 ₽ | 145 790 ₽ |
| ФСТ-478-4,0-2 | 4 | 8 | 414 | ЛКП II–III | №7154 | 157 380 ₽ | 163 480 ₽ |
| ФСТ-530-4,0-2 | 4 | 8 | 460 | ЛКП II–III | №7154 | 174 460 ₽ | 181 780 ₽ |
| ФСТ-351-4,0-3 | 4 | 10 | 309 | ЛКП II–III | №7154 | 113 460 ₽ | 118 340 ₽ |
| ФСТ-426-4,0-3 | 4 | 10 | 371 | ЛКП II–III | №7154 | 140 910 ₽ | 146 400 ₽ |
| ФСТ-478-4,0-3 | 4 | 10 | 416 | ЛКП II–III | №7154 | 157 990 ₽ | 164 700 ₽ |
| ФСТ-530-4,0-3 | 4 | 10 | 462 | ЛКП II–III | №7154 | 175 070 ₽ | 182 390 ₽ |
| ФСТ-351-4,0-4 | 4 | 12 | 382 | ЛКП II–III | №7154 | 139 690 ₽ | 145 790 ₽ |
| ФСТ-426-4,0-4 | 4 | 12 | 459 | ЛКП II–III | №7154 | 174 460 ₽ | 181 170 ₽ |
| ФСТ-478-4,0-4 | 4 | 12 | 515 | ЛКП II–III | №7154 | 195 810 ₽ | 203 740 ₽ |
| ФСТ-530-4,0-4 | 4 | 12 | 571 | ЛКП II–III | №7154 | 216 550 ₽ | 225 700 ₽ |
| ФСТ-351-4,5-2 | 4,5 | 8 | 341 | ЛКП II–III | №7154 | 125 050 ₽ | 130 540 ₽ |
| ФСТ-426-4,5-2 | 4,5 | 8 | 410 | ЛКП II–III | №7154 | 155 550 ₽ | 161 650 ₽ |
| ФСТ-478-4,5-2 | 4,5 | 8 | 460 | ЛКП II–III | №7154 | 174 460 ₽ | 181 780 ₽ |
| ФСТ-530-4,5-2 | 4,5 | 8 | 511 | ЛКП II–III | №7154 | 193 980 ₽ | 201 910 ₽ |
| ФСТ-351-4,5-3 | 4,5 | 10 | 343 | ЛКП II–III | №7154 | 125 660 ₽ | 131 150 ₽ |
| ФСТ-426-4,5-3 | 4,5 | 10 | 412 | ЛКП II–III | №7154 | 156 770 ₽ | 162 870 ₽ |
| ФСТ-478-4,5-3 | 4,5 | 10 | 462 | ЛКП II–III | №7154 | 175 680 ₽ | 182 390 ₽ |
| ФСТ-530-4,5-3 | 4,5 | 10 | 513 | ЛКП II–III | №7154 | 194 590 ₽ | 202 520 ₽ |
| ФСТ-351-4,5-4 | 4,5 | 12 | 424 | ЛКП II–III | №7154 | 155 550 ₽ | 162 260 ₽ |
| ФСТ-426-4,5-4 | 4,5 | 12 | 510 | ЛКП II–III | №7154 | 193 370 ₽ | 201 300 ₽ |
| ФСТ-478-4,5-4 | 4,5 | 12 | 573 | ЛКП II–III | №7154 | 217 160 ₽ | 226 310 ₽ |
| ФСТ-530-4,5-4 | 4,5 | 12 | 635 | ЛКП II–III | №7154 | 240 950 ₽ | 251 320 ₽ |
| ФСТ-351-5,0-2 | 5 | 8 | 375 | ЛКП II–III | №7154 | 137 250 ₽ | 143 350 ₽ |
| ФСТ-426-5,0-2 | 5 | 8 | 451 | ЛКП II–III | №7154 | 171 410 ₽ | 178 120 ₽ |
| ФСТ-478-5,0-2 | 5 | 8 | 506 | ЛКП II–III | №7154 | 192 150 ₽ | 200 080 ₽ |
| ФСТ-530-5,0-2 | 5 | 8 | 563 | ЛКП II–III | №7154 | 213 500 ₽ | 222 650 ₽ |
| ФСТ-351-5,0-3 | 5 | 10 | 377 | ЛКП II–III | №7154 | 138 470 ₽ | 143 960 ₽ |
| ФСТ-426-5,0-3 | 5 | 10 | 453 | ЛКП II–III | №7154 | 172 020 ₽ | 179 340 ₽ |
| ФСТ-478-5,0-3 | 5 | 10 | 509 | ЛКП II–III | №7154 | 193 370 ₽ | 201 300 ₽ |
| ФСТ-530-5,0-3 | 5 | 10 | 565 | ЛКП II–III | №7154 | 214 110 ₽ | 223 260 ₽ |
| ФСТ-351-5,0-4 | 5 | 12 | 466 | ЛКП II–III | №7154 | 170 800 ₽ | 178 120 ₽ |
| ФСТ-426-5,0-4 | 5 | 12 | 561 | ЛКП II–III | №7154 | 212 890 ₽ | 222 040 ₽ |
| ФСТ-478-5,0-4 | 5 | 12 | 631 | ЛКП II–III | №7154 | 239 730 ₽ | 249 490 ₽ |
| ФСТ-530-5,0-4 | 5 | 12 | 699 | ЛКП II–III | №7154 | 265 350 ₽ | 276 330 ₽ |
Фундаменты ФСТП (с плитой)54 типоразмеров
от 79 300 ₽▾
| Обозначение | Длина, м | Нагрузка, тс·м | Вес, кг | Покрытие | Тип. проект | С245, ₽ | С345, ₽ |
|---|---|---|---|---|---|---|---|
| ФСТП-351-2,5-3 | 2,5 | 10 | 216 | ЛКП II–III | №7154 | 79 300 ₽ | 82 350 ₽ |
| ФСТП-351-2,5-4 | 2,5 | 12 | 265 | ЛКП II–III | №7154 | 96 990 ₽ | 101 260 ₽ |
| ФСТП-351-2,5-5 | 2,5 | 15 | 272 | ЛКП II–III | №7154 | 100 040 ₽ | 104 310 ₽ |
| ФСТП-351-3,0-3 | 3 | 10 | 250 | ЛКП II–III | №7154 | 91 500 ₽ | 95 160 ₽ |
| ФСТП-351-3,0-4 | 3 | 12 | 307 | ЛКП II–III | №7154 | 112 240 ₽ | 117 120 ₽ |
| ФСТП-351-3,0-5 | 3 | 15 | 314 | ЛКП II–III | №7154 | 115 290 ₽ | 120 170 ₽ |
| ФСТП-351-3,5-3 | 3,5 | 10 | 283 | ЛКП II–III | №7154 | 103 700 ₽ | 107 970 ₽ |
| ФСТП-426-3,5-3 | 3,5 | 10 | 337 | ЛКП II–III | №7154 | 128 100 ₽ | 132 980 ₽ |
| ФСТП-478-3,5-3 | 3,5 | 10 | 375 | ЛКП II–III | №7154 | 142 740 ₽ | 148 230 ₽ |
| ФСТП-530-3,5-3 | 3,5 | 10 | 413 | ЛКП II–III | №7154 | 156 770 ₽ | 163 480 ₽ |
| ФСТП-351-3,5-4 | 3,5 | 12 | 349 | ЛКП II–III | №7154 | 128 100 ₽ | 132 980 ₽ |
| ФСТП-426-3,5-4 | 3,5 | 12 | 415 | ЛКП II–III | №7154 | 157 380 ₽ | 164 090 ₽ |
| ФСТП-478-3,5-4 | 3,5 | 12 | 464 | ЛКП II–III | №7154 | 176 290 ₽ | 183 610 ₽ |
| ФСТП-530-3,5-4 | 3,5 | 12 | 511 | ЛКП II–III | №7154 | 193 980 ₽ | 201 910 ₽ |
| ФСТП-351-3,5-5 | 3,5 | 15 | 356 | ЛКП II–III | №7154 | 130 540 ₽ | 136 030 ₽ |
| ФСТП-426-3,5-5 | 3,5 | 15 | 423 | ЛКП II–III | №7154 | 160 430 ₽ | 167 140 ₽ |
| ФСТП-478-3,5-5 | 3,5 | 15 | 473 | ЛКП II–III | №7154 | 179 340 ₽ | 186 660 ₽ |
| ФСТП-530-3,5-5 | 3,5 | 15 | 521 | ЛКП II–III | №7154 | 197 640 ₽ | 205 570 ₽ |
| ФСТП-351-4,0-3 | 4 | 10 | 317 | ЛКП II–III | №7154 | 116 510 ₽ | 121 390 ₽ |
| ФСТП-426-4,0-3 | 4 | 10 | 378 | ЛКП II–III | №7154 | 143 350 ₽ | 149 450 ₽ |
| ФСТП-478-4,0-3 | 4 | 10 | 422 | ЛКП II–III | №7154 | 159 820 ₽ | 166 530 ₽ |
| ФСТП-530-4,0-3 | 4 | 10 | 464 | ЛКП II–III | №7154 | 176 290 ₽ | 183 610 ₽ |
| ФСТП-351-4,0-4 | 4 | 12 | 391 | ЛКП II–III | №7154 | 143 350 ₽ | 149 450 ₽ |
| ФСТП-426-4,0-4 | 4 | 12 | 467 | ЛКП II–III | №7154 | 176 900 ₽ | 184 220 ₽ |
| ФСТП-478-4,0-4 | 4 | 12 | 521 | ЛКП II–III | №7154 | 198 250 ₽ | 206 180 ₽ |
| ФСТП-530-4,0-4 | 4 | 12 | 562 | ЛКП II–III | №7154 | 212 890 ₽ | 222 040 ₽ |
| ФСТП-351-4,0-5 | 4 | 15 | 398 | ЛКП II–III | №7154 | 145 790 ₽ | 152 500 ₽ |
| ФСТП-426-4,0-5 | 4 | 15 | 475 | ЛКП II–III | №7154 | 179 950 ₽ | 187 880 ₽ |
| ФСТП-478-4,0-5 | 4 | 15 | 530 | ЛКП II–III | №7154 | 201 300 ₽ | 209 840 ₽ |
| ФСТП-530-4,0-5 | 4 | 15 | 585 | ЛКП II–III | №7154 | 222 040 ₽ | 231 190 ₽ |
| ФСТП-351-4,5-3 | 4,5 | 10 | 351 | ЛКП II–III | №7154 | 128 710 ₽ | 134 200 ₽ |
| ФСТП-426-4,5-3 | 4,5 | 10 | 419 | ЛКП II–III | №7154 | 159 210 ₽ | 165 920 ₽ |
| ФСТП-478-4,5-3 | 4,5 | 10 | 468 | ЛКП II–III | №7154 | 177 510 ₽ | 184 830 ₽ |
| ФСТП-530-4,5-3 | 4,5 | 10 | 516 | ЛКП II–III | №7154 | 195 810 ₽ | 203 740 ₽ |
| ФСТП-351-4,5-4 | 4,5 | 12 | 433 | ЛКП II–III | №7154 | 158 600 ₽ | 165 310 ₽ |
| ФСТП-426-4,5-4 | 4,5 | 12 | 518 | ЛКП II–III | №7154 | 196 420 ₽ | 204 960 ₽ |
| ФСТП-478-4,5-4 | 4,5 | 12 | 579 | ЛКП II–III | №7154 | 219 600 ₽ | 228 750 ₽ |
| ФСТП-530-4,5-4 | 4,5 | 12 | 639 | ЛКП II–III | №7154 | 242 780 ₽ | 252 540 ₽ |
| ФСТП-351-4,5-5 | 4,5 | 15 | 441 | ЛКП II–III | №7154 | 161 650 ₽ | 168 360 ₽ |
| ФСТП-426-4,5-5 | 4,5 | 15 | 526 | ЛКП II–III | №7154 | 199 470 ₽ | 208 010 ₽ |
| ФСТП-478-4,5-5 | 4,5 | 15 | 588 | ЛКП II–III | №7154 | 223 260 ₽ | 232 410 ₽ |
| ФСТП-530-4,5-5 | 4,5 | 15 | 649 | ЛКП II–III | №7154 | 246 440 ₽ | 256 200 ₽ |
| ФСТП-351-5,0-3 | 5 | 10 | 385 | ЛКП II–III | №7154 | 140 910 ₽ | 147 010 ₽ |
| ФСТП-426-5,0-3 | 5 | 10 | 460 | ЛКП II–III | №7154 | 174 460 ₽ | 181 780 ₽ |
| ФСТП-478-5,0-3 | 5 | 10 | 515 | ЛКП II–III | №7154 | 195 200 ₽ | 203 130 ₽ |
| ФСТП-530-5,0-3 | 5 | 10 | 567 | ЛКП II–III | №7154 | 215 330 ₽ | 223 870 ₽ |
| ФСТП-351-5,0-4 | 5 | 12 | 475 | ЛКП II–III | №7154 | 173 850 ₽ | 181 170 ₽ |
| ФСТП-426-5,0-4 | 5 | 12 | 569 | ЛКП II–III | №7154 | 215 940 ₽ | 225 090 ₽ |
| ФСТП-478-5,0-4 | 5 | 12 | 637 | ЛКП II–III | №7154 | 241 560 ₽ | 251 930 ₽ |
| ФСТП-530-5,0-4 | 5 | 12 | 703 | ЛКП II–III | №7154 | 267 180 ₽ | 278 160 ₽ |
| ФСТП-351-5,0-5 | 5 | 15 | 483 | ЛКП II–III | №7154 | 176 900 ₽ | 184 220 ₽ |
| ФСТП-426-5,0-5 | 5 | 15 | 577 | ЛКП II–III | №7154 | 218 990 ₽ | 228 140 ₽ |
| ФСТП-478-5,0-5 | 5 | 15 | 646 | ЛКП II–III | №7154 | 245 220 ₽ | 254 980 ₽ |
| ФСТП-530-5,0-5 | 5 | 15 | 713 | ЛКП II–III | №7154 | 270 840 ₽ | 281 820 ₽ |
Анкеры АСТ22 типоразмеров
от 81 740 ₽▾
| Обозначение | Длина, м | Нагрузка, тс·м | Вес, кг | Покрытие | Тип. проект | С245, ₽ | С345, ₽ |
|---|---|---|---|---|---|---|---|
| АСТ-351-2,0 | 2 | — | 222 | ЛКП II–III | №7154 | 81 740 ₽ | 84 790 ₽ |
| АСТ-351-2,5 | 2,5 | — | 256 | ЛКП II–III | №7154 | 93 940 ₽ | 97 600 ₽ |
| АСТ-351-3,0 | 3 | — | 290 | ЛКП II–III | №7154 | 106 140 ₽ | 111 020 ₽ |
| АСТ-426-3,0 | 3 | — | 337 | ЛКП II–III | №7154 | 128 100 ₽ | 132 980 ₽ |
| АСТ-478-3,0 | 3 | — | 371 | ЛКП II–III | №7154 | 140 910 ₽ | 147 010 ₽ |
| АСТ-530-3,0 | 3 | — | 407 | ЛКП II–III | №7154 | 154 330 ₽ | 161 040 ₽ |
| АСТ-351-3,5 | 3,5 | — | 324 | ЛКП II–III | №7154 | 118 950 ₽ | 123 830 ₽ |
| АСТ-426-3,5 | 3,5 | — | 378 | ЛКП II–III | №7154 | 143 350 ₽ | 149 450 ₽ |
| АСТ-478-3,5 | 3,5 | — | 418 | ЛКП II–III | №7154 | 158 600 ₽ | 165 310 ₽ |
| АСТ-530-3,5 | 3,5 | — | 463 | ЛКП II–III | №7154 | 175 680 ₽ | 183 000 ₽ |
| АСТ-351-4,0 | 4 | — | 357 | ЛКП II–III | №7154 | 131 150 ₽ | 136 640 ₽ |
| АСТ-426-4,0 | 4 | — | 419 | ЛКП II–III | №7154 | 159 210 ₽ | 165 920 ₽ |
| АСТ-478-4,0 | 4 | — | 464 | ЛКП II–III | №7154 | 176 290 ₽ | 183 610 ₽ |
| АСТ-530-4,0 | 4 | — | 514 | ЛКП II–III | №7154 | 195 200 ₽ | 203 130 ₽ |
| АСТ-351-4,5 | 4,5 | — | 391 | ЛКП II–III | №7154 | 143 350 ₽ | 149 450 ₽ |
| АСТ-426-4,5 | 4,5 | — | 460 | ЛКП II–III | №7154 | 174 460 ₽ | 181 780 ₽ |
| АСТ-478-4,5 | 4,5 | — | 511 | ЛКП II–III | №7154 | 193 980 ₽ | 201 910 ₽ |
| АСТ-530-4,5 | 4,5 | — | 566 | ЛКП II–III | №7154 | 214 720 ₽ | 223 870 ₽ |
| АСТ-351-5,0 | 5 | — | 425 | ЛКП II–III | №7154 | 156 160 ₽ | 162 870 ₽ |
| АСТ-426-5,0 | 5 | — | 502 | ЛКП II–III | №7154 | 190 320 ₽ | 198 250 ₽ |
| АСТ-478-5,0 | 5 | — | 557 | ЛКП II–III | №7154 | 211 670 ₽ | 220 210 ₽ |
| АСТ-530-5,0 | 5 | — | 618 | ЛКП II–III | №7154 | 234 240 ₽ | 244 000 ₽ |
Нужен расчёт под проект или тендер по Дальнему Востоку? Пришлите спецификацию — посчитаем комплект целиком.
